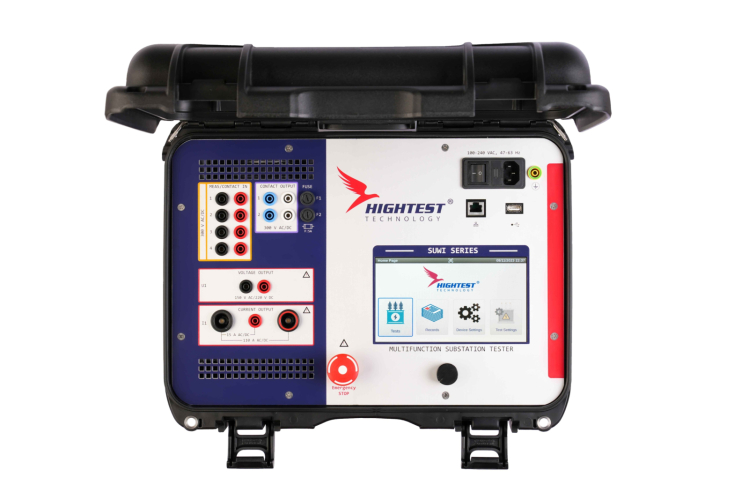

Dòng sản phẩm SUWI-120 là một thiết bị kiểm tra đa năng, được chế tạo tỉ mỉ để đánh giá hiệu suất của thiết bị điện và điều khiển trong các trạm biến áp.
Nó bao gồm một loạt các thử nghiệm thiết yếu, bao gồm việc đánh giá chính xác thời gian đóng mở rơle, xác định tỷ số vòng dây của máy biến áp, kiểm tra điện trở và thời gian tiếp xúc của máy cắt mạch, cũng như kiểm tra MCB, cùng nhiều chức năng quan trọng khác. Thiết bị kiểm tra trạm biến áp toàn diện này được đặt tên là SUWI, xuất phát từ niềm tin của chúng tôi vào khả năng của nó như một "Phù thủy Trạm Biến Áp".
ĐO THỜI GIAN ĐÓNG MỞ RƠLE
Thiết bị SUWI có thể tự động kiểm tra rơle quá dòng, quá áp, rơle quá dòng định hướng và rơle điều khiển tần số. SUWI có dòng điện đầu ra điều chỉnh được lên đến 110A AC / 120A DC và điện áp đầu ra điều chỉnh được lên đến 150V AC / 220V DC. Nó có bốn mô-đun đầu vào đa năng.
ĐO TỶ SỐ VÒNG QUAY
Sử dụng các yếu tố của các thử nghiệm hiệu suất được quy định trong tiêu chuẩn ANSI/IEEE C57.12.90, thiết bị thực hiện các phép đo tỷ số vòng quay của máy biến áp với độ chính xác 0,08% trong phạm vi tỷ số từ 0,8 đến 33.000. SUWI cũng đo góc pha và cực tính, và nó có thể tạo ra điện áp thử nghiệm AC 1V, 4V, 10V, 40V và 100V để hỗ trợ đo tỷ số vòng quay cho máy biến áp dòng điện, điện áp và công suất.
ĐO ĐIỆN TRỞ TIẾP XÚC / ĐIỆN TRỞ THẤP
Như đã mô tả ở trên, SUWI có dòng điện DC đầu ra có thể điều chỉnh lên đến 120 Amps, hỗ trợ đo điện trở tiếp xúc của bộ ngắt mạch, điện trở shunt hoặc bộ ngắt kết nối. Với khả năng đo điện trở đến 5 Ω, người vận hành
có thể kiểm tra điện trở tĩnh của các điểm tiếp xúc của các thiết bị ngắt mạch như thiết bị ngắt mạch không hoạt động cũng như thiết bị ngắt mạch kép nối đất.
THỜI GIAN HOẠT ĐỘNG CỦA THIẾT BỊ NGẮT MẠCH
Các thử nghiệm thời gian tiếp xúc được thực hiện để xác định hiệu suất tiếp xúc của thiết bị ngắt mạch so với thông số kỹ thuật của nhà sản xuất. Hoạt động của thiết bị ngắt mạch, chẳng hạn như MỞ, ĐÓNG, MỞ-ĐÓNG, ĐÓNG-MỞ và MỞ-ĐÓNG-MỞ được tính thời gian bằng mili giây (ms) và sau đó so sánh với thông số kỹ thuật của nhà sản xuất. SUWI có thể thực hiện các chu kỳ thử nghiệm thời gian hoạt động của thiết bị ngắt mạch 3 pha như mô tả ở trên cùng với các phép đo dòng điện cuộn dây sử dụng đầu vào kích hoạt bên trong và bên ngoài.
